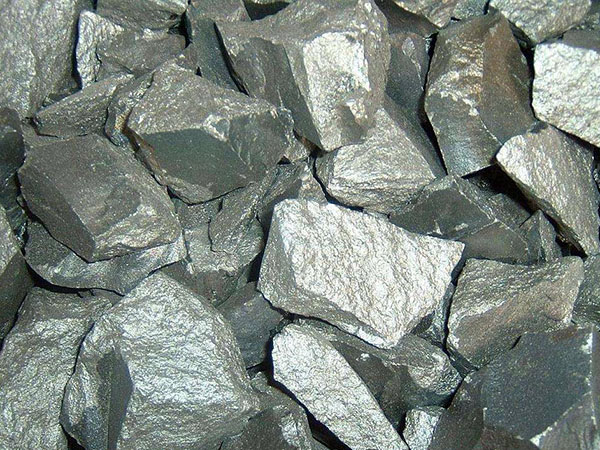

硅锰合金主要是作为钢铁生产的脱氧剂和合金剂的中间料，同时也是中低碳锰铁生产的主要原料。

　　硅锰合金是由锰、硅、铁及少量碳和其他元素组成的合金，是一种用途较广、产量较大的铁合金。其消耗量占电炉铁合金产品的二位。硅锰合金里的硅和锰，与氧的亲和力较强，在炼钢中使用硅锰合金，产生的脱氧产物MnSiO3和MnSiO4熔分别是1270℃和1327℃，具有熔点低、颗粒大、容易上浮、脱氧效果好等优点。在相同条件下使用锰或硅单独脱氧，其烧损率分别是46和37，而用硅锰合金脱氧，二者烧损率者是29。因此，它在炼钢中广泛的应用，其产量增长速度高于铁合金的平均增长速度，成为钢铁工业不可缺少的复合脱氧剂和合金加入剂。含碳在1.9以下的硅锰合金，还是用于生产中低碳锰铁和电硅热法金属锰的半成品。在铁合金生产企业，通常把炼钢使用的硅锰合金称作商品硅锰合金，把冶炼低碳铁使用的硅锰合金称作自用硅锰合金，把冶炼金属用的硅锰合金称作高硅硅锰合金。锰能与硅组成化合成硅化物MnSiO3、MnSiO和MnSiO3。从硅锰状态图中可以看出，稳定的硅化物为MnSi。由于锰的硅化物生成自由能的负值，故远远大于锰的碳化物生产自由能的负值，在硅锰合金中含硅量愈高，则含碳量愈低。

锰硅合金按锰、硅及其杂质含量的不同，分为8个牌号，其化学成分如下表：
